匝道預交易系統建設方案
發布時間：
2024-12-10
來源：
機電與信息管理部 張丹
匝道預交易系統是以提高收費站通行、管控效率為主要目標，通過提前交易、異常引導等技術的應用，在豐臺收費站建設ETC車輛預收費系統，實現收費站的降本增效管理和運行。
一、系統構成
匝道預交易系統整體框架由匝道預交易門架系統、站級預交易系統、匝道外設控制服務系統組成，同時與ETC車道、混合車道配合工作，完成車輛的預交易及快速通行。

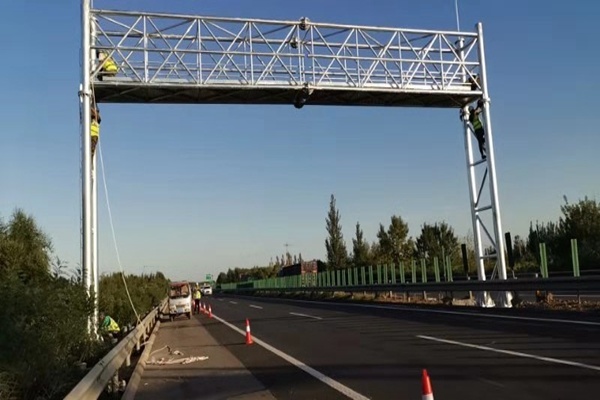

匝道預交易門架系統部署于收費站內廣場匝道上，對經過匝道的ETC車輛提前交易,在卡片中保存交易狀態并將交易流水實時上傳至站服務器。收費廣場的ETC和混合車道向預交易平臺查詢車輛的預交易結果，對預交易成功的ETC車輛快速放行，對與交易不成功的車輛進行補充交易,即可快速完成車輛收費。
站級預交易系統為匝道門架系統的應用平臺，以收費站為單位。系統部署于收費網內，上端與收費站收費服務器相連接，下端與收費站廣場 ETC 及混合車道、匝道預交易車道相連接。
匝道外設控制服務系統主要有天線設備控制、抓拍攝像機控制、誘導屏控制組成。匝道預交易系統由匝道門架系統和匝道誘導系統組成。
匝道門架系統主要設備包括：車道控制器、RSU 控制器、RSU、車牌圖像識別設備、車型識別設備、高清攝像機、防雷接地設施、補光燈、通信設備、供電設備等。匝道誘導系統主要設備包括誘導屏、通信設備、供電設備等。
每個匝道門架分別在行車道和應急車道設置1套R(shí)SU。設置1套車牌圖像識別設備和1套車型圖像識別設備，進行車頭圖像拍攝、車牌識別和車型識別。設置1套高清攝像機，用于來車方向匝道全景拍攝。設置1個一體化綜合機柜，用于設備布置。車道工控機、天線控制器、工業以太網交換機、安全設備等設備均放置于一體化機柜內，一體化機柜集成了 防盜門禁、機架式空調、環境監測、配電單元等附屬設施， 為柜內設備提供良好的運行環境。
預收費門架設備數據通過以太網交換機、光端機及單模光纜傳輸至收費廣場交換機，與車道數據匯聚后一并傳輸至收費站級計算機系統。高清視頻采用以太網光端機傳輸至收費站閉路監視子系統。
二、門架選址
匝道預交易門架的選址應考慮以下因素：
（一）預交易門架與收費廣場的距離：匝道預交易門架的建設位置須與收費廣場保持合適距離，不少于100米。
（二）為最大限度發揮天線交易效率，在選擇門架位置時應盡量避開彎位，門架來車前方至少有20米左右直線距離。
（三）匝道可變情報板與前方匝道自由流預交易設施距離宜不小于150m，可視距離應不小于100m；出口兩個匝道分別設置懸臂可變信息標志。入口廣場會流處設置懸臂 式可變細項標志用于車輛誘導，匝道車輛誘導設施與收費廣場收費島頭距離宜不少于100m；匝道可變情報板、標識標牌應避免被其他物體遮擋。
三、設計內容
在匝道互通出口方向的匝道直線段，設置ETC車輛預收費系統，共計2套，對出口方向車輛進行提前交易或提前計費。實時獲取車輛的車牌、車身顏色、車型、 收費等信息，完成系統數據匹配，生成完整的稽核匹配流水。
匝道預交易由天線交易子系統、車輛檢測子系統、車輛抓拍子系統、車輛引導子 系統和數據管理子系統構成。
天線交易子系統主要由RSU及天線控制器組成。RSU用于ETC車輛預收費或預計費，通過以太網交換機和光纜與收費站局域網連接，將收費數據傳輸至收費站收費應用軟件對ETC車輛進行扣費，扣費方式與ETC車道流程一致。
車輛檢測子系統和車輛抓拍子系統主要包括車牌識別攝像機和激光檢測設備，兩系統之間相互配合，完成車型識別、車牌識別等車輛信息特征提取， 收集車輛前部照 片信息。
車輛引導子系統由在RSU后方約100米處的可變信息標志組成，對異常車輛進行提前引導分流。
數據管理子系統將天線交易子系統、車輛檢測子系統、車輛抓拍子系統輸出的數 據和圖片進行匹配融合，生成匹配流水?dāng)?shù)據，并根據異常交易結果驅動可變信息標志 顯示對應的信息，提示交易異常車輛駛?cè)牖旌宪嚨馈?br />
四、設施安裝
設施布設應避開5.8GHZ相近頻點干擾源。
收費廣場至匝道自由流預交易設施處設置專用電纜和專用光纜。匝道預交易外場設備所需用電由就近的收費站場區引電至匝道門架系統戶外綜合機柜的配電盤，配電系統指由戶外綜合機柜配電盤向匝道門架系統設備配電。電力電纜采用直埋方式敷設，橫穿主線道路、被交道路、沿線橋涵時， 穿保護鋼管。為保證匝道門架系統不間斷供電，配置 3KVA/2.4KW 機架式 UPS 不間斷電源。
匝道預交易的天線采用抱箍方式安裝在門架上，距離地面高度約6.5米?？紤]到互通匝道會通行大件車輛（運輸風能扇葉車輛等），匝道預交易采用懸臂桿件形式，懸臂桿安裝于路邊，安裝位置根據實際情況進行調整。
